Qu’est-ce qu’un plan d’exécution béton de structures de bâtiment ?

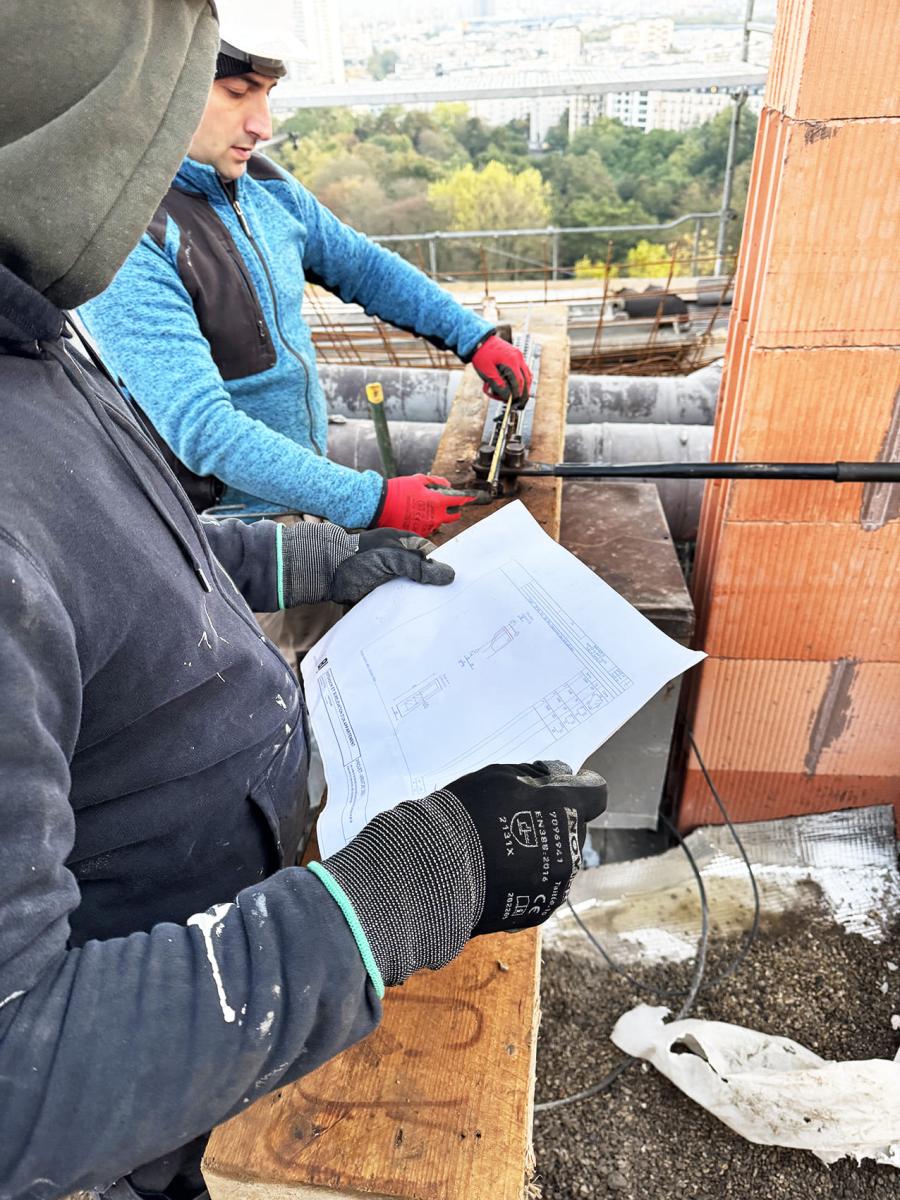

Un plan d'exécution de structures de bâtiment est un document technique détaillé qui représente graphiquement et textuellement la manière dont les éléments porteurs d’un bâtiment (fondations, dalles, poutres, poteaux, murs porteurs, etc.) doivent être construits. Il est utilisé sur le chantier pour guider les équipes dans la mise en œuvre correcte des structures.

Contenu d’un plan d’exécution de structures :

• Plans de coffrage : montrent la géométrie des éléments en béton armé (dalles, poutres, voiles...), avec les dimensions précises, les niveaux (altitudes), les réservations, etc.
• Plans de ferraillage : détaillent la position, le diamètre, le type et la quantité des armatures à placer dans le béton (ferraillage du béton armé).
• Coupe et élévations : permettent de comprendre la hauteur et l’assemblage des éléments en 3D.
• Détails techniques : zooms sur des points complexes (ex. : ancrage des armatures, joints de dilatation, appuis...).
• Notes de calcul (parfois associées) : justificatifs techniques de la résistance des éléments.
• Légendes et annotations : pour interpréter les symboles, codes, matériaux, etc.

Objectif principal :

Assurer que la structure soit réalisée conformément aux normes, aux calculs de l’ingénieur en structure, et aux exigences de sécurité et de stabilité.

En résumé :

C’est un outil indispensable à la réalisation concrète de la structure du bâtiment, qui fait le lien entre la conception théorique et la mise en œuvre pratique.

Souhaitez-vous un exemple visuel ou une explication pour un type de structure en particulier (béton, bois, acier) ?

Le bureau d’étude de structures BABI réalise ces plans de chantiers pour l’ensemble de vos projets, en lien avec les architectes et les entreprises de construction. Pour lancer votre étude d'exécution ou pour toute demande d'information, notre équipe est à votre disposition. Vous pouvez nous contacter via notre formulaire en ligne ou nous appeler directement pour discuter de la dimension structurelle de votre projet.
